  • ด้วยประสบการณ์ที่เป็นผู้ผลิตสินค้าประเภทนี้มาเป็นเวลานานกว่า 50 ปี ตามมาตรฐาน IECEE-309/1-2 ทาง Bals ได้เข้มงวดทุกขั้นตอนการผลิตสินค้า Bals ตั้งแต่การออกแบบตัวสินค้า, การคัดเลือดวัสดุและวัตถุดิบที่มีคุณภาพ, การผลิตชิ้นส่วนเอง, การควบคุณคุณภาพการผลิต, ทำการทดสอบสินค้าหลังการผลิต และการพัฒนาสินค้าอย่างต่อเนื่องเพื่อสินค้ารุ่นใหม่ๆ ที่มีคุณสมบัติต่างๆที่ดีขึ้น ทำใหผู้ใช้มั่นใจถึงคุณภาพของสินค้า Power Plug & Socket Outlets ทุกตัวของ Bals

    New Generation of Power Plug & Socket Outlets

    • Power Plug & Socket Outlets ยุคใหม่ที่ดีกว่าเดิม ด้วยระบบ Screwless Terminal สำหรับการติดตั้ง สายไฟเข้ากับพาวเวอร์ปลั๊ก
    • เทคนิคการนำเอาระบบสปริง (Cage Clamp) มาใช้ ในการติดตั้งสายเข้ากับเทอร์มินัลแทนการใช้ระบบสกรู (Screw Terminal) นั้นได้ถูกคิดค้นในปี 1998 และได้จดลิขสิทธ์โดย “Bals”
    • ด้วยระบบใหม่นี้ทำให้ประหยัดเวลาในการติดตั้งมากว่าระบบเดิมถึง 75%
    • ปลอกหุ้มสายไฟไม่มีความจำเป็นอีกต่อไปสำหรับการติดตั้งสายไฟเข้าเทอร์มินัล
    • สามารถใชกั้บสายไฟแบบแกนเดี่ยวหรือหลายแกนก็ได้
    • ด้วยระบบสปริงนี้ จึงไม่มีการคลายตัวของสกรูเมื่อใช้ปลั๊กไประยะเวลาหนึ่ง ทำให้ไม่ต้องมีการมาเสียเวลาใน การตรวจเช็คอีกต่อไป (maintenance free, shock and vibration resistance)
    • เมื่อต้องการทำการติดตั้งสายไฟใหม่สามารถทำได้อย่างง่ายดาย ด้วยระบบสปริงแบบใหม่นี้

    Quick Connect

    ตัวจัดยึดสายแบบใหม่ด้วยระบบ Multi-Grip ที่ดีกว่าระบบเดิมที่ใช้ Sleeve และแหวนยาง

    • ในปี 2002 ทาง Bals ได้ประยุกต์เอาระบบเคเบิ้ลแกลนด์แบบพิเศษมาใช้กับระบบพาวเวอร์ปลั๊กใหม่
    • ด้วยระบบเคเบิ้ลแกลนด์ แบบพิเศษใหม่นี้ ทำให้การติดตั้งสะดวกรวดเร็วขึ้นกว่าแบบเดิมที่ใช้แหวนยางในการติดตั้ง เพียงแต่ใส่สายและหมุนจนกระทั่งรัดสายแน่นเท่านั้น ไม่ต้องมีการเลือกแหวนยางให้ตรงกับขนาดสายไฟก่อนการติดตั้งเสมอ
    • ด้วยยระบบเคเบิ้ลแกลนด์แบบพิเศษใหม่นี้ ทำให้การจับสายไฟที่ดีขึ้นและปกป้องสายไฟไม่ให้หลุดง่ายระหว่างการใช้งาน
    • ด้วยระบบ Multi-Grip สามารถให้ระดับการป้องกันของแข็งและของเหลวไดถึ้ง IP67
    • ด้วยการออกแบบใหม่นี้ ทำให้น้ำไม่ขังอยู่ที่เคเบิ้ลแกลนด์โดยการจะไหลออกไปทางรูระบายที่ด้านปลาย ของเคเบิ้ลแกลนด์แรงจับมีค่าเกินค่าที่กำหนดตามมาตราฐาน IEC60309, EN60309 และ VDE

    multi grip

  • ระบบและมาตราฐานของพาวเวอร์ปลั๊กและซ็อคเก็ต

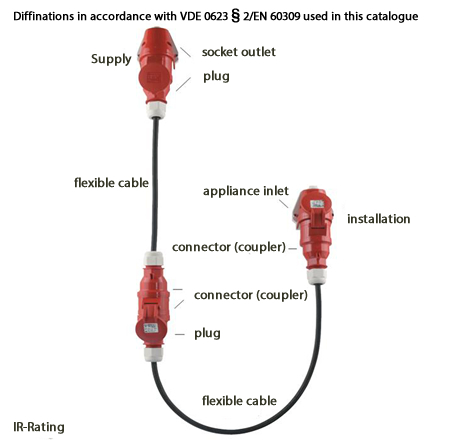

    คำจำกัดความของอุปกรณ์ (Product Definition)
    ตามมาตราฐาน VDE 0623-2/EN 60309 คำจำกัดความและการใชง้านของอุปกรณ์ของระบบพาวเวอร์ปลั๊กและซ็อคเก็ตสามารถแสดงได้ตามรูปภาพคือ
    จากรูป ซ็อคเก็ต(Socket Outlet) จะติดตั้งที่แหล่งจ่ายไฟเพื่อที่ใช้พาวเวอร์ปลั๊ก(Power Plug) มาใช้เสียบต่อเพื่อจ่ายไปยังปลั๊กตัวเมียกลางทาง(Connector/Coupler) จากนั้นก็นำพาวเวอร์ปลั๊กมาเสียบต่อเพื่อจ่ายไฟต่อไปที่ปลั๊กตัวเมียกลางทางเพื่อนำต่อไปยัง Appliance Inlet ที่ติดตั้งไว้ที่อุปกรณ์ปลายทาง (Load)

    BALS - 02 Power Plug System 2

    4

    รหัสสี (Color Code)
    ตามมาตราฐาน BS EN 60309-2/BS4343:1992 และ IEC309 จะมีการใช้รหัสสี (color code) มาเป็นตัวช่วยในการจำกลุ่มของอุปกรณ์
    ตามขนาดของแรงดันไฟ (voltage)และความถี่ของระบบไฟ (Hz)

    ตำแหน่งขากราวนด์หรือสายดิน (Earth ‘Clock’ Position)
    เพื่อเป็นการป้องกันความผิดพลาดในการเชื่อมต่อกันของอุปกรณ์แต่ละตัวที่มีความแตกต่างกันของระดับแรงดัน (V) ดังนั้นจึงมีการนำเอาตำแหน่งของขากราวนด์มาเป็นตัวอ้างอิง ซึ่งสามารถดูได้จากแผนภูมิดังนี้
    5

    6

    ระดับการป้องกันของแข็งและของเหลว (Degree of Protection/IP Rating)
    ผู้ผลิตจะใช้ค่าเลขนี้จะแสดงถึงระดับการป้องกันของแข็งและของเหลวของอุปกรณ์ ระดับการป้องกันจะเป็นเลขสองหลัก โดยเลขหลักแรกจะแสดงถึงระดับการป้องกันของแข็ง ส่วนเลขหลักที่สองจะแสดงถึงระดับการป้องกันของเหลว ดังตารางด้านล่างนี้

    7

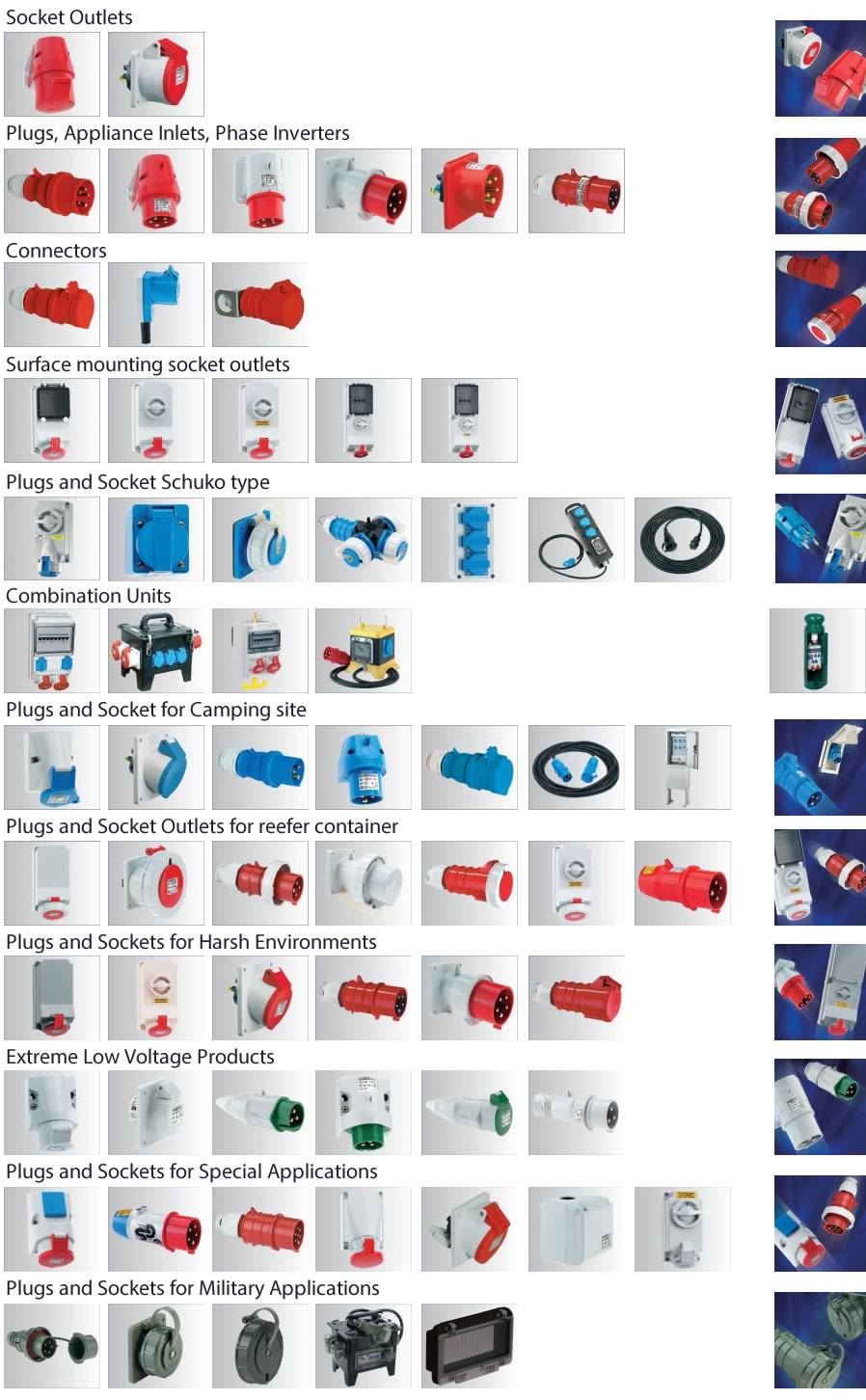

  • product-category

  • ลักษณะการใช้งาน
    (Product Application)
    – อุตสาหกรรมทั่วไป (General Industry)
    – อุตสาหกรรมอาหาร (Food Industry)
    – อุตสาหกรรมรถยนต์ (Automobile Industry)
    – อุตสาหกรรมซีเมนต์ (Cement Industry)
    – โรงไฟฟ้า (Power Plant)
    – เหมืองต่างๆ (Mining)
    – สถานีรถไฟ และรถไฟฟ้าใต้ดิน (Railway station &
    high speed train tunnel)
    – งานก่อสร้างต่างๆ (Construction)
    – งานคอนเสิร์ตต่างๆ (Concert)
    – ท่าเรือและอู่ต่อเรือ (Harbour & Shipyard)
    – รถขนส่งต่างๆ (Transportation Truck)
    – กิจกรรมทางทหาร (Military Application)
    – จุดจ่ายไฟสาธารณะต่างๆ (Public Facility)
    เช่น สวนสาธารณะ, สถานที่ท่องเที่ยวต่างๆ
