การใช้งานและคำจำกัดความ
อุปกรณ์ ABB OF Fuse Link ถูกออกแบบมาให้เป็นอุปกรณ์ที่สามารถป้องกันกระแสเกินและกระแสไฟฟ้าลัดวงจรที่ดีที่สุด อุปกรณ์ถูกผลิตขึ้นตามมาตรฐาน IEC 60269 โดย OF Fuse Link เป็นอุปกรณ์ที่มีความสามารถดังต่อไปนี้
- ป้องกันผู้ใช้งานและอุปกรณ์ที่อยู่ด้านล่างของฟิวส์อย่างสมบูรณ์ เพราะ Fuse สามารถตัดต่อวงจรไฟฟ้าได้ภายในเวลา ¼ ไซเคิลของกระแสลัดวงจร หรือน้อยกว่า 0.1 วินาที ซึ่งเร็วกว่าเซอร์กิตเบรกเกอร์หลายเท่า จึงเหมาะกับใช้ป้องกันอุปกรณ์ที่มีความเปราะบางสูง อาทิเช่น ชุดควบคุมอิเล็คทรอนิคส์ คาปาซิเตอร์แบงค์ Invertor เป็นต้น
- สามารถทำการตัดวงจรโดยปราศจากประกายไฟจึงให้ความปลอดภัยสูงสุดกับผู้ใช้งานและอุปกรณ์ที่อยู่บริเวณพื้นที่มีวัตถุไวไฟ เพียงแค่ทำการเปลี่ยนลูกฟิวส์ อุปกรณ์ก็กลับมาอยู่ในสภาพเหมือนใหม่อีกครั้ง
- ประหยัดค่าใช้จ่ายและเวลาในการบำรุงรักษา ในกรณีที่เกิดกระแสลัดวงจร โดยเปลี่ยนเฉพาะลูกฟิวส์ที่ขาด Switch Fuse ก็กลับมาในสภาพ 100% เหมือนเดิม โดยที่ไม่จำเป็นต้องเปลี่ยนทั้งตัวอุปกรณ์ เหมือนอย่างเซอร์กิตเบรกเกอร์ที่อาจจะระเบิด หรือเสียหายหลังจากการเกิดกระแสลัดวงจร (Coordination Type 2)
- ระบบฟิวส์ให้ความสะดวกในการขยายขนาดของระบบไฟฟ้า ท่านไม่จำเป็นต้องมีการเปลี่ยนแปลงอุปกรณ์เดิมที่ใช้อยู่ในระบบ เนื่องจากฟิวส์มีค่า Interrupting current (Ic) ที่สูงมากพออยู่แล้ว
- ให้ความสะดวกในการคำนวณเพื่อเลือกขนาดของฟิวส์ง่ายๆ เพียงเลือกขนาดของฟิวส์ด้านบนให้มีค่าสูงกว่าขนาดของอุปกรณ์ป้องกันด้านล่าง1.6 เท่าก็เป็นอันใช้งานได้
-
-
ข้อดีของ ABB OF Fuse Link
- OF Fuse Link ออกแบบมาให้มีความประหยัดและให้ความปลอดภัยสูงสุดสำหรับผู้ใช้งานและอุปกรณ์ที่เกี่ยวข้อง
- OF Fuse Link เป็น DIN Type HRC Fuse (ฟิวส์ใบมีด) มีขนาดให้เลือกตั้งแต่ 1…1600 แอมป์ ทั้งสำหรับโหลดการใช้งานทั่วไป (gG Class) และ สำหรับโหลดการใช้งานที่เป็นมอเตอร์ (aM Class) ซึ่งสามารถป้องกันทั้งกระแสเกินและกระแสลัดวงจรได้ดีที่สุด
- OF Fuse Link ได้มาตรฐาน IEC60947-4 1, Type 2 Coordination ทนแรงดันได้ถึง 690 โวลท์ มีค่าการทนกระแสลัดวงจรที่สูงถึง 80-120 kA
- กระแสที่ไหลผ่านขณะที่ไฟฟ้าลัดวงจรที่สูงเป็นสาเหตุหลักที่ทำให้อุปกรณ์ไฟฟ้า(โหลด) เสียหายได้ OF Fuse Link สามารถตัดกระแสได้รวดเร็วกว่าอุปกรณ์ป้องกันชนิดอื่น ๆ เช่น เบรกเกอร์ จึงทำให้มีพลังงานกระแสไหลผ่านตัว Fuse (Low Let through energy) มีปริมาณน้อยในขณะที่เกิดกระแสลัดวงจร

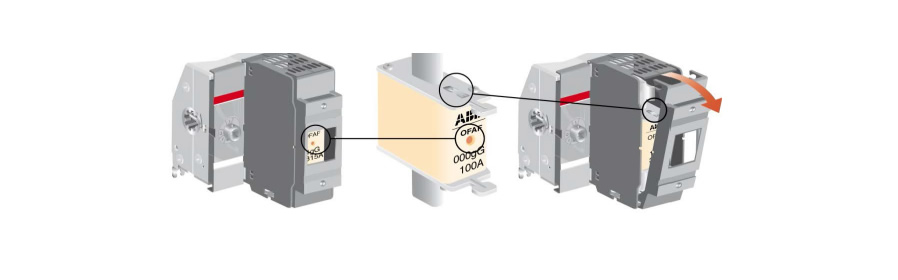

- OF Fuse Link มีตัวบอกสถานะการทำงานของฟิวส์ 2 ตำแหน่ง คือ 1. ที่ตำแหน่งหัวของฟิวส์ 2.ที่กลางตัวของฟิวส์ ทำให้ง่ายต่อการตรวจสอบว่าฟิวส์อยู่ในสถานะที่ต้องทำการเปลี่ยนแล้วหรือไม่
-
